Omega XL 2.0整流器
    详细信息

     如果高度是个问题，则考虑OmegaXL 2.0整流器


    应用范围

    需要控制DC电源的单独工艺，电解特殊应用和电镀工艺



    产品描述

    该开关模式整流器设计成现代低地板型，高效、超紧凑结构，易于维护，属于整套模块设备，设计成直接可以接入系统发电，并且产生的DC电流质量高。整流器内置在坚固优质的钢板柜里，表面涂层处理。通过设备后端铜排可以实现DC输出。

     如果高度仍然存在问题，则可参看我们低地板型设计的PowerCabinet Nano Design系列产品



    原理图

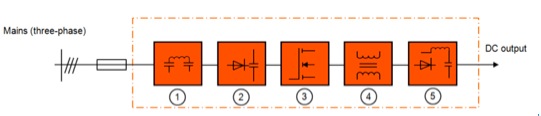

    开关模式整流器有如下五个功能特点：进线过滤器（1）减少了高频率的扰动，另外进线过滤器还可以用来抑制干扰电压。进线整流器将电压转换为DC电压（2），动力电子器件（3）紧接着将DC电压脉冲宽度调制成梯级交流电压。在内置变压器（4）实现电位隔离，并在二次侧进行电压调整。在输出侧通过电力二极管（5）实现整流，同时在这里也将产生持续稳定、充足可控的DC电压。




    客户利益

    总体控制范围内（<3 %）稳定的低波纹，使得该款整流器低地板型设计适用于各种电镀应用的普通操作。



    该款整流器设计为通过模拟信号程序Profibus.实现远程控制。

    整流器内置在坚固优质的钢板柜里，表面涂层处理，确保符合IP54防护等级，提供最佳防护。


    技术参数

    进线电压:

    3 x  380...480 V, 50 Hz

    最大输出功率:

    40  kW

    最大电流:

    max.  2500 A

    最大电压:

    max.  25 V

    波纹:

    <  3 %

    工作系数:

    100  % (24/7)

    效率:

    >  87 %

    进水温度:

    + 16  °C up to 30 °C

    环境温度:

    up  to 40 °C

    防护等级:

    IP  54

    颜色:

    RAL  7035

    尺寸(W/D/H):

    400  / 600 / 1400 [mm] + 100 mm plinth 底座

    重量:

    170  kg

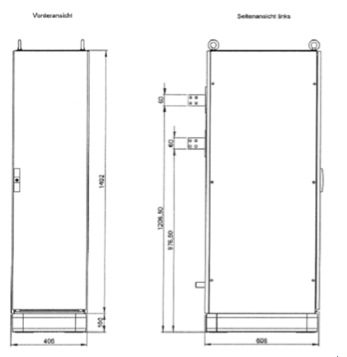

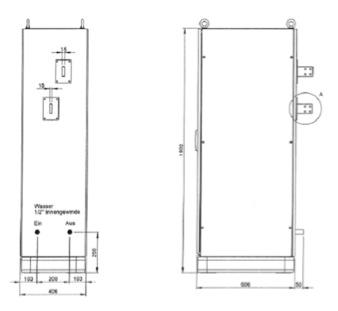

    图纸:




    通讯接口:

    定点和实际数值:

    0-10  V (标准)


    0-20  mA (可选)

    Profibus  DP or PROFINET

    4-20  mA (可选)
